商品の詳細:
|
| 製品名: | BOP シェア ラム | ||
|---|---|---|---|
| ハイライト: | FZ35-35 シアラム BOP,API標準シアラム BOP,油田掘削シール RAM BOP |
||

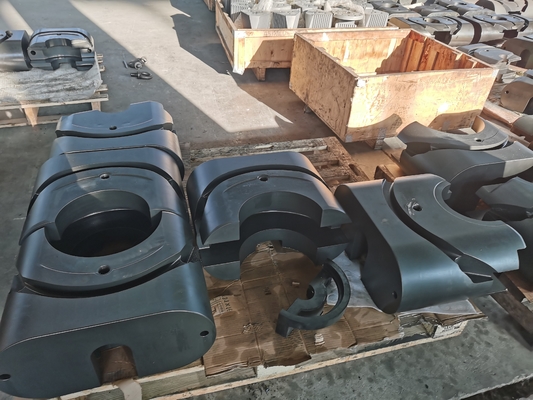

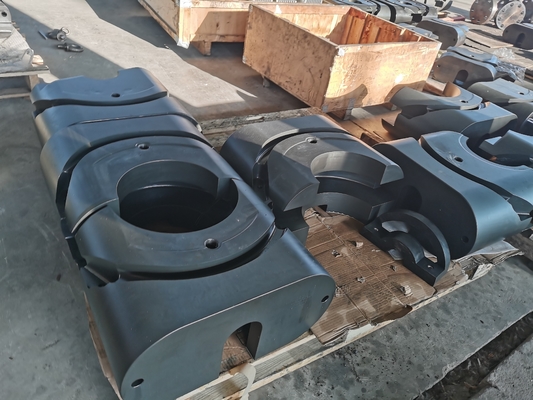

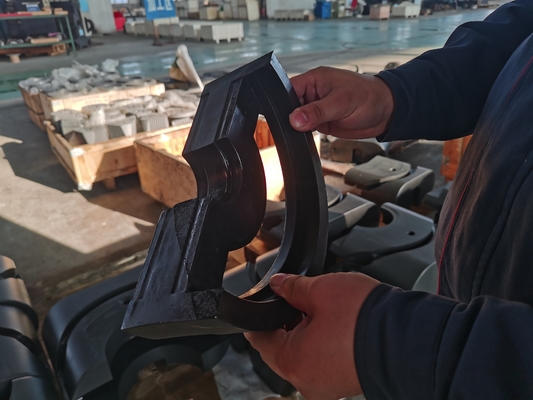

BOP Ram U型 Ram BOP FZ35-35 API標準シアラム 油田掘削用
シアラム
シェアラムは,パイプを切り,井戸を盲目的に閉め,井戸にパイプがないときに盲目ラムとしても使用できます.シェアラムの設置はオリジナルのラムと同じです.
● 正常な状態では盲目の羊として使用され,緊急時では切断羊として使用されます.
● 切断ダムパー 繰り返し切断パイプと刃を傷つけない, 磨かれた刃は,修理後に再利用することができます. FORUSは,切断寿命が5倍以上の切断ラムを生産します.密封ゴムを入れ替える.
● 普通 の 羊 の 刃 は,羊 の 身体 に 組み込まれ て い ます.
● 高硫黄 に 耐える BOP の ラム 刃 は,ラム 機体 と 隔離 さ れ て いる.ラム 刃 が 損傷 し た 後,ラム 刃 を 簡単に 交換 し,ラム 機体 を 繰り返し 使える よう に する.
● 切断用 刃 と 切断用 刃 の 上部 の 密封 面 の 間 の 接触 密封 面 は 大きいので,ゴム の 密封 面 の 圧力 を 効果的に 軽減 し,使用 寿命 を 延長 する.
変数RAM
変形ラムは,パイプストリングの異なる直径をシールするために使用できます.変形ラムは,変形ラム,上部シール,変形前部シールで構成されています.BOPに変数ラムの設置は,共通のラムと同じですBOPのどの部分も変更する必要はありません.
U は U 型 RAM BOP
| 仕様とモデル |
メイン・ボー mm (((in) |
仕事 の 圧力 MPa (psi) |
開けるためのオイル量 (単瓶) | 閉じるためのオイル量 (単筒) | RAM タイプ |
RAM サイズ (イン) |
寸法 mm | 体重 kg | 推奨BOPコード | |||||
| 長さ | 幅 | 高さ | シングル | 2倍 | ||||||||||
| シングル | 2倍 | |||||||||||||
| 180 ((71/16インチ) シリーズ | FZ18-352FZ18-35 | 180 (((71/16) | 35 | 4.6 | 4.6 | U | 最大5 1/2 | 2477 (((3273) | 550 | 736 | 1116 | 1870 | 3586 |
C11を002 C11を00 |
| FZ18-702FZ18-70 | 180 (((71/16) | 70 | 4.6 | 4.6 | U | 最大5 1/2 | 2487 (3363) | 550 | 806 | 1216 | 2190 | 4095 |
C20を002 C20を00 |
|
| FZ18~1052FZ18~105 | 180 (((71/16) | 105 | 4.6 | 4.6 | U | 最大5 1/2 | 2477 (((3273) | 550 | 832 | 1242 | 2215 | 4066 |
C08を002 C08を00 |
|
| 280 (((11インチ) シリーズ | FZ28-352FZ28-35 | 280〜11 | 35 | 10.6 | 10.8 | U | 最大8 5/8 | 3105 (4165) | 650 | 898 | 1380 | 3775 | 6915 |
C06を002 C06を00 |
| FZ28-702FZ28-70 について | 280〜11 | 70 | 10.6 | 10.8 | U | 最大8 5/8 | 3035 ((4065) | 660 | 950 | 1430 | 3900 | 7115 |
C09 だった002 C09 だった00 |
|
| FZ28〜1052FZ28〜105 | 280〜11 | 105 | 10.9 | 11.1 | U | 最大7 5/8 | 3035 (((4396) | 820 | 1205 | 1840 | 6660 | 11750 |
C01 について002 C01 について00 |
|
| FZ28-1402FZ28-140 試験終了後 試験終了 | 280〜11 | 140 | 30.1 | 26.6 | U | 最大6 5/8 | 3890 (((5104) | 1050 | 1470 | 2200 | 9525 | 16933 |
C10を002 C10を00 |
|
| 346 (※135/8インチ) シリーズ | FZ35-352FZ35-35 | 346 ((135/8) | 35 | 21 | 22 | U | 最大10 3/4 | 3647 ((4833) | 720 | 928 | 1501 | 5150 | 9750 |
C21 がある002 C21 がある00 |
| FZ35-702FZ35-70 | 346 ((135/8) | 70 | 21 | 22 | U | 最大10 3/4 | 3707 (((4893) | 745 | 1115 | 1720 | 6020 | 10940 |
C17 だった002 C17 だった00 |
|
| FZ35~1052FZ35~105 | 346 ((135/8) | 105 | 22.8 | 23.7 | U | 最大10 3/4 | 3957 (((5319) | 850 | 1340 | 2076 | 9310 | 16210 |
C16 だった002 C16 だった00 |
|
| 540 (^^211/4インチ) シリーズ | FZ54-142FZ54-14 | 540 (※211/4) | 14 | 16.3 | 17.4 | U | 最大 16 | 4120 (((5800) | 1000 | 944 | 1638 | 7450 | 14420 |
C25 だった002 C25 だった00 |
| 540 (^^211/4インチ) シリーズ | FZ54-352FZ54-35 | 540 (※211/4) | 35 | 51 | 56 | U | 最大16 | 4884 (((6364) | 1080 | 1300 | 2100 | 13720 | 26500 |
C27を002 C27を00 |
| FZ54-702FZ54-70 | 540 (※211/4) | 70 | 51 | 56 | U | 最大16 | 4884 (((6364) | 1200 | 1742 | 2542 | 15718 | 29773 |
C28で002 C28で00 |
|
| 680 (((263/4) | FZ68-212FZ68-21 | 680 (((263/4) | 21 | 36 | 37 | U | 最大20 | 5305 (((6646) | 1280 | 1214 | 1924 | 13300 | 24800 |
C24で002 C24で00 |
| 注記 1. BOP 試験圧は標準圧の1.5倍である. | ||||||||||||||
| 2動作圧は8.4Mpaから10.5Mpaです | ||||||||||||||
U型シアラム 動作仕様
| BOPタイプ | BOPモデル | 推奨BOPコード | シリンダー型 | ドリルパイプの仕様 |
| U | (2)FZ28-35 | (2)C0600 | 普通のシリンダー | |
| (2)C0600 | タンデムブースター付きのシリンダー | 5 1/2インチ 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ28-105 | (2)C0100 | 普通のシリンダー | ||
| (2)C0100 | タンデムブースター付きのシリンダー | 5 1/2インチ 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ 35-35 | (2)C2100 | 普通のシリンダー | 5インチ 19.5lb/ft G-105 PSL-3 | |
| (2)C2600 | タンデムブースター付きのシリンダー | 5 1/2インチ 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-70 | (2)C1700 | 普通のシリンダー | 5インチ 19.5lb/ft G-105 PSL-3 | |
| (2)C3000 | タンデムブースター付きのシリンダー | 5 1/2インチ 24.7lb/ft S-135 PSL-3 | ||
| (2)FZ 35-105 | (2)C1600 | 普通のシリンダー | 5インチ 19.5lb/ft G-105 PSL-3 | |
| (2)C2300 | 大筒 | 5 1/2インチ 24.7lb/ft G-105 PSL-3 | ||
| (2)FZ 54-35 | (2)C2700 | 普通のシリンダー | 6 5/8 " 27.7lb/ft S-135 PSL-3 |
U型 変数 RAM 範囲
| BOPタイプ | BOPモデル | 変数 RAM の範囲 (in) | ||
| U | (2)FZ 28〜35 | 2 7/8 インチ-5 インチ | ||
| (2)FZ 28-70 | 2 7/8 インチ-5 インチ | |||
| (2)FZ 35-35 | 2 3/8 インチ-3 1/2 インチ | 2 7/8 インチ-5 インチ | ||
| (2)FZ 35-70 | 2 3/8 インチ-3 1/2 インチ | 2 7/8 インチ-5 インチ | ||
| (2)FZ 35-105 | 3 1/2インチ5インチ | 4 1/2 インチ-5 1/2 インチ | ||
| (2)FZ 54-35 | 2 7/8"-5 7/8" | |||
