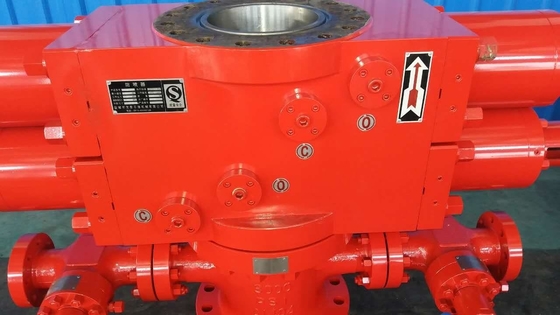

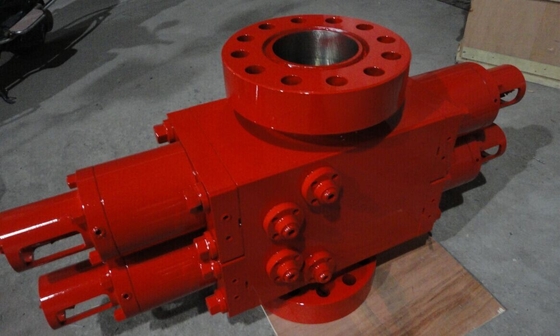

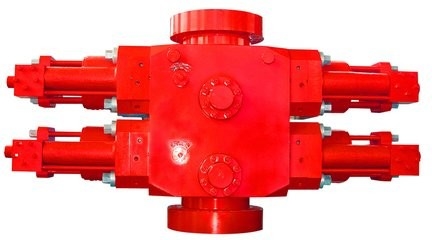

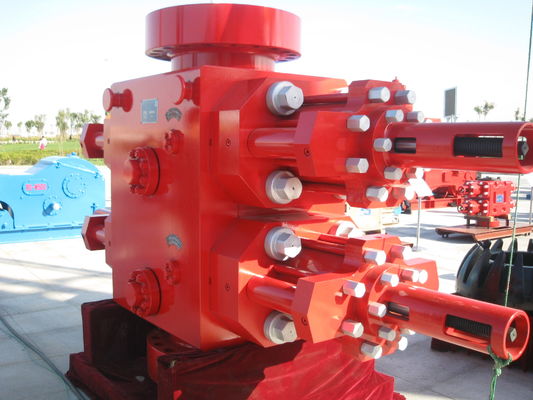

7-1/16インチの掘削孔の大きさ 油田掘削の爆発防止装置 ダブルタイプラム BOP

7 1/16 インチ 掘削 掘削 噴出防止装置 ダブルタイプ ラム BOP

I. 爆発防止装置 製品モデル:2FZ18-35

II.爆破防止装置 主な用途
液圧二重ラム爆破防止装置は,油 (ガス) 試験中に爆破を効果的に制御するために設計されています.また,低圧の井戸頭での作業およびデータ測定に使用されています.液圧式ダブルラム爆破防止装置は,単独または単ラム爆破防止装置と組み合わせて使用できます.環状の噴出防止剤と併用することもできます.
III. 爆発防止装置 作業原理
1スイッチ操作原理
液圧制御システムの高圧オイルが左側と右側の液圧シリンダーの閉室に入ると,ピストンは,ブームシャフトとブームアセンブリを動かし,ブームを密封するためにブーム室によって定義されたトラックに沿ってそれぞれブームヘッドの中心に向かって移動するように押されます.高圧オイルが左側と右側の水力シリンダーの開口室に入ると,ピストンは,ブームヘッドを開くためにブームシャフトとブームアセンブリを動かすためにプッシュされ,ブームヘッドの中心から離れて移動ゲートスイッチは,水力制御システムの逆向きバルブによって爆破防止装置の開閉操作を制御する.
2密封原理:

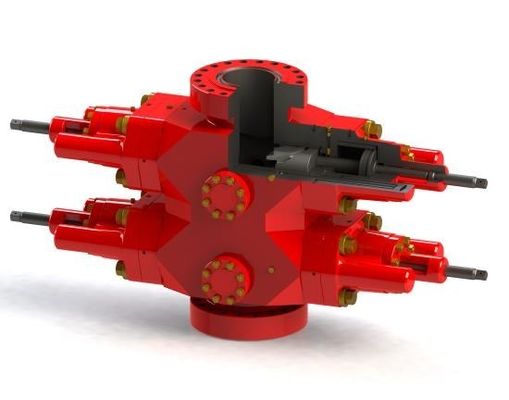

ラムブローブ防止装置は,プールの頭部を効果的に密封するために,4つのシールを持つ必要があります.すなわち:ラムトップシールとシェルシール.ゲートの前シール,パイプと前シールの間のシール.蓋とサイドドア間の密封ゲートシャフトとサイドドアとの間のシール.
ゲートの密封プロセスは2つの段階に分かれます.第一に,水力油の作用下,ゲートシャフトは押す ゲートの前密封ゴムコアを圧縮し,密封前部の変形そして最後に,シールゴムコアとシェルとの間の干渉圧縮シール部分です.これは最初のシールを作成します.井戸圧力はさらに絞り込み,変形するために,ラムの後ろからラムの前密封を押します同時に,井戸の圧力は,岩の下から山羊を押し上げ,殻の上部密封表面に近い場所に漂わせ,信頼性の高い密封を形成し,井戸と呼ばれます.圧力は密封効果を助長する.
具体的任務は以下のとおりです.
1. 井戸にパイプがある場合,それはキャッシングとチューブ間の環状のスペースを閉じることができます.それは2 3/8?, 2 7/8?, 3 1/2?と完全な密封ゲートで装備することができます.円形空間を閉じることができる上記の仕様を持つパイプは,ケーブルゲートも用意されています. (特定の仕様は顧客の要求に応じて構成されます)
2井戸に掘削ツールがない場合,井戸は完全な密封ゲートで密封することができます.
3形成圧を効果的に制御するために,油 (ガス) 試験マニホールドと併用して圧力バランス操作を達成することができます.
4井戸の頭部が閉ざされている間には,井戸の枯渇や井戸の清掃などの特別な作業が実施できます.
BOP の主要技術パラメータ
名称: 水力用ダブルラム爆破防止装置
モデル: 2FZ18-35
定数作業圧力:35Mpa
定数直径: 180mm (7 1/16)
耐久性試験圧力: 52.5 MPa
RAM 仕様: 上部空洞は 2 7/8 搭載,下部空洞は完全に閉ざされたゲート
**下部接続: 350 フレンズ
下部接続: 350 フレンズ
