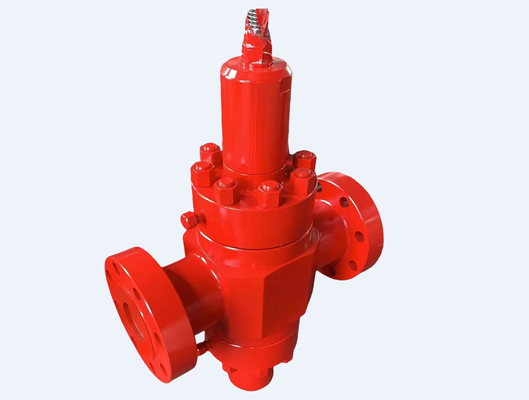

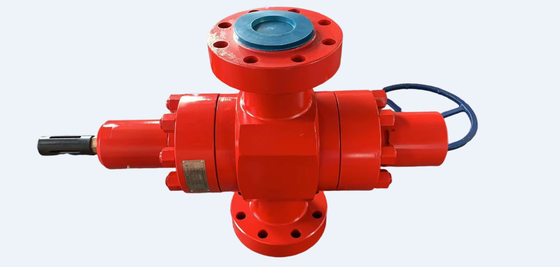

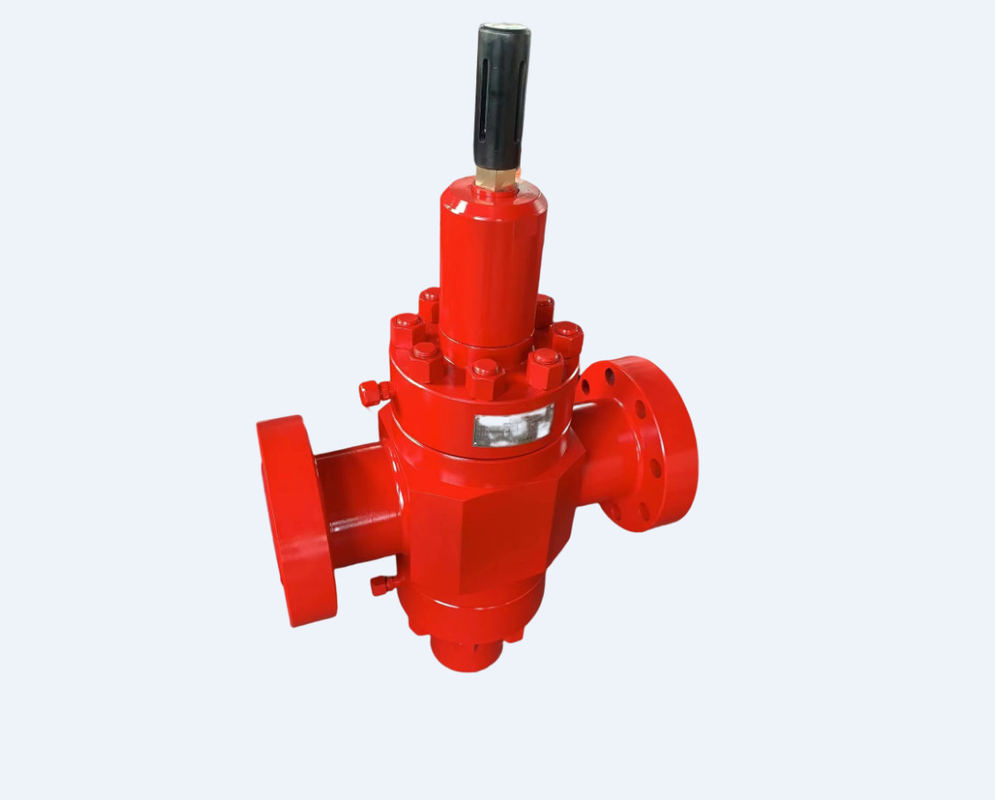

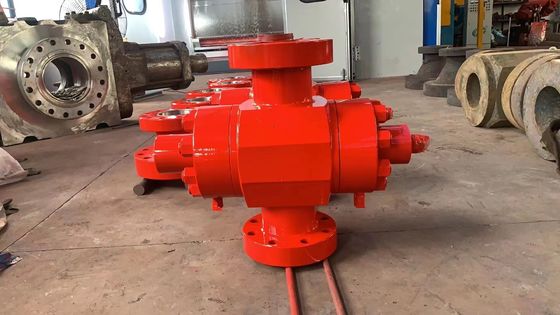

ゲートバルブ マニュアル フラットバルブ 4 1/16 インチ 圧力 10000PSI API PSL3 ボディ素材 炭素鋼
1主な目的と適用
プレートゲートバルブは,制御パイプラインのパス/ストップに使用され,他の介質の名付け作業圧が70MPa,完全な穴は103mmを必要とします,作業温度範囲は -29°C~+ 121°C,石油を含む媒体は酸性環境と酸性でない環境における天然ガスおよび他の物質
2技術の仕様
a. 製品の実行規格: API SPEC 6A 井戸頭とX-mas assyの仕様.
(b) 定数作業圧:70MPa (10000PSI)
(c) 名前の穴:103mm (4 1/16インチ)
d. 水力制御油圧: 10.5 MPa
e. 定温レベル:LU
f. 材料レベル:DD
g 製品仕様レベル: PSL 3
h について 性能要求レベル:PR1
3構造の特徴
3.1 バルブは,バルブボディ,バルブシート,波のスプリング,バルブディスク,バルブスティム,バルブボット,スティムのナッツ,パッケージシールなどからなる,上昇するステムプレートゲートバルブである. (附属図参照)
3.2バルブのすべての部分 (表面は湿) は合金鋼または不?? 鋼ででき,技術仕様によって設計されたステータス要件を満たすことができます.
3.3 バルブ座席は,バルブ座席をバルブプレートと緊密に結びつける浮気密封構造であり,バルブ空洞は密封油で満たされ,密封が最適である.バルブプレートとバルブシートの密封面は,45~62HRCの皮硬さの溶接されたニッケルベースカービッドで処理されます.硬さが高い抗磨剤と抗傷剤で,バルブの使用寿命を延長します.
3.4 梱包料は"口"型構造で,名値圧力と高圧で有効な密封を維持することができる.
3.5バルブが水力制御パイプラインに接続された後,液体圧力を接触して上下に移動するように押し付けられ,バルブ幹はバルブプレートと同期運動を持っている位置が上向きに動くと,インジケーターストームも上向きに動きます. バルブは開くように動きます.
4. 貯蔵 輸送 整備 .
4.1バルブを乾燥し空気のある部屋に保管し,バルブを閉めるために穴を閉じておく必要があります.
4.2貯蔵として,接続端は,防腐と防汚のために油塗りする必要があります.
4.3. 納入前に,バルブ空洞は高圧密封油で満たされています. 使用後,多くの時間まで,開閉または密封表面に少し漏れ,密封油脂は,密封油脂を注入するバルブまたはバルブキャプネットのバルブに注入する必要があります.必要に応じて,シール油注入バルブのノットを解け,高圧のシール油注入銃を接続し,シール油をバルブ腔に注入し,その後ノットを螺旋します.
4.4 弁は,流動介質を開閉するために使用される.使用中に,弁は,完全開閉または完全閉閉状態でなければならない.流量調節に使用することは禁止される.弁の密封特性と使用寿命に影響を与える.
5圧力試験と設置
5.1バルブを配達する前に103.5 MPa の液圧試験は2回行われました.繰り返す試験は禁止します.
a..試験圧の手順: 両端を3回別々に試験し,初回のスタンドアップ圧時間は3分以下ではない.スタンドアップ圧力時間は,第2回と第3回で15分未満ではありません.スタンドアップ圧力中に漏れも引き下げもあってはならない.
5.3 パイプラインと接続するバルブとして,BX155リング密封蓋をバルブの端に設定し,螺栓とノットで接続するフレンズペアを設置することができる.液圧制御テーブルの1インチ液圧パイプラインの2つのパーツは,安全に水力シリンダーの側にある上部の穴と下部の穴と接続されますバルブが開く/閉まるように
6. 修理
6.1バルブディスクとバルブ座席のシールカップルの間には少し漏れがあります. シール油は,失敗した場合,シール油注入バルブによってバルブ腔に注入されます.密封面に擦り傷や磨きがある場合改装は 面から外へ そして 床から上へ
6.2バランスストームのバルブ幹または梱包フィラーに漏れが出ると,フィラーは交換する必要があります.
