商品の詳細:
|
| 製品名: | Sタイプの可変的なRam | サイズ: | 2-7/8」3-1/2に」 |
|---|---|---|---|
| 圧力: | 5000PSI | 適用: | 石油開発 |
| ハイライト: | 破裂予防策装置Sのタイプ,API16Aの破裂予防策装置,5000PSI Ramの破裂予防策 |
||

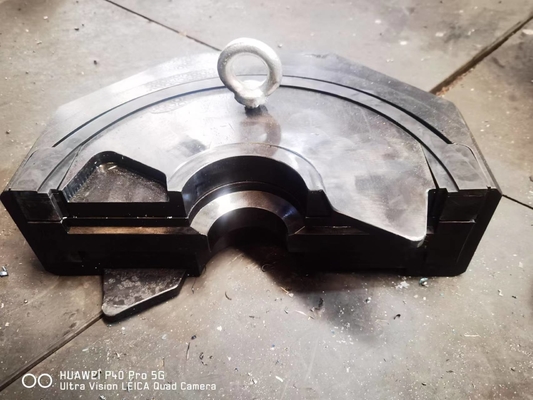

2 7/8" 『3-1/2」破裂予防策装置Sのタイプ可変的なRamおよび穴API16A 5000PSI
Structualの特徴
●加圧部品はよい強さおよび影響の靭性の優秀な合金鋼を採用する。
●高圧BOPのドア・シールは健康な圧力からのよりよいシールを備えている結合されたシールを使用する。
●浮遊を使用すれば必要なゲートは、安全に密封し、便利に変わることができる。
●蝶番に耐えるburielタイプ オイルの道を分けられる油圧蝶番から使用しなさい。
●蝶番の構造はやすく、降り易く、取付け易い。
●貝のピーク圧力を重圧の下で減らすのに部屋の両側で大きいアーク タイプの貝、およびアーク タイプによって運輸を、すべてに使用しなさい。
●密集した構造を使って、小さくより同じような外国プロダクト。
●低温に対して抵抗力があるBOPの内部貝はradiat熱BOPの中の蒸気の流れを作るためにパイプラインを、処理できる。

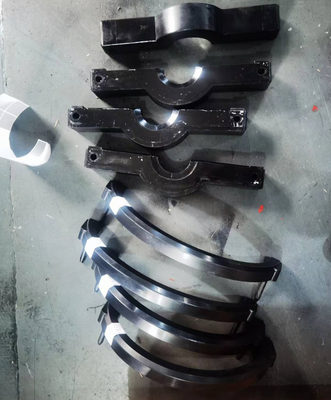

Ramアセンブリ
●管のRam
1. 上シール2.の前部シール3.のRamボディ
HFのタイプRamアセンブリ
1. Ramボディ2.ボルト3. Ramのボルト4. Ramのゴム
5.クランプ ホールダー
SのタイプRamアセンブリ
せん断のRam
せん断のラムは井戸に管がないとき井戸、盲目的に近く源泉、盲目のラムとしてまた使用されて管を切り。せん断のラムの取付けは元のラムとの同じである。
●非常時にはせん断のラムとして使用される盲目のラムとして、使用される通常状態では。
●せん断のダンパーは繰り返し切られた管であり、刃、刃weared傷つけないことは修理の後で再使用することができる。Shenkaiは密封ゴムを取り替える認められる5回以上のせん断の生命のせん断のラムを作り出す。
●通常のラムの刃はラム ボディと統合される。
●高いsulferに対して抵抗力があるBOPのラムの刃は傷つく刃の後で刃を変えて容易である分かれてラム ボディを繰り返された使用にできさせるラム ボディと。
●効果的にゴム製密封表面の圧力を減らす、生命を延長する刃大きくとせん断のラムの上シール間の接触のシーリング表面は。

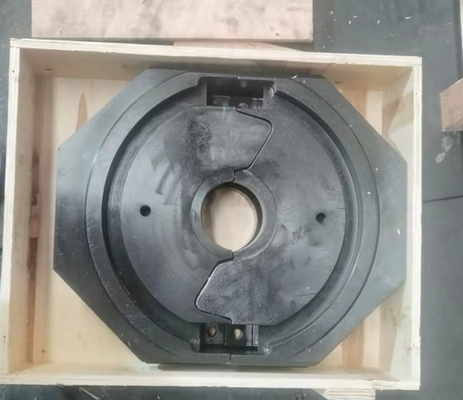

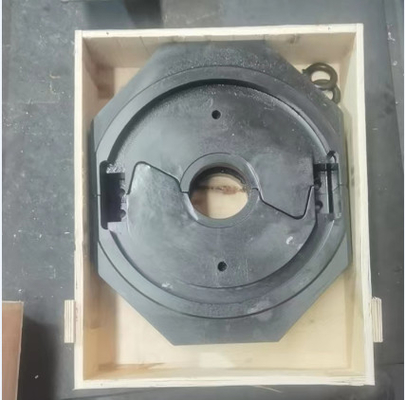

可変的なRam
可変的なラムが管のひもの別の直径を密封するのに使用することができる。可変的なラムは可変的なラム、上シール、可変的な前部シールで構成される。BOPの可変的なラムの取付けは同じに共通のラムが、BOPの一部分を変える必要はないとある。
1. 可変的なRamのゴム製2. Ramボディ3。ゴム製上シール
SのタイプRam BOPの可変的なRamアセンブリ構造
SのRam BOP Specification&Model
| 作動圧力 （psi） |
穴（） | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | |||||||||
| 105-15000 | S | S | S | S | |||||
| 70-10000 | S | S | S | S | S | ||||
| 35-5000 | S | S | S | S | S | S | S | ||
| 21-3000 | S | S | S | S | S | S | S | ||
| 14-2000 | S | ||||||||
注:SのRam BOP Specification&Model
SはSのタイプ ラムBOPを表す
| Specification&Model | 腔線部 mm （） |
働き圧力 MPa （psi） |
開始のためのオイルの量（単一シリンダー） | 閉鎖のためのオイルの量（単一シリンダー） | Ramのタイプ | Ramのサイズ （） |
次元mm | 重量kg | 推薦されたBOPコード | |||||
| 長さ | 幅 | 高さ | 単一 | 倍 | ||||||||||
| 単一 | 倍 | |||||||||||||
| 180の（71/16）シリーズ | （2） FZ18-21 | 179.4 （71/16） | 21-3000 | 1.6 | 2 | H | maximum5 9/16 | 1420 | 645 | 568 | 854 | 855 | 1540 | （2） S04.00 |
| （2） FZ18-35 | 179.4 （71/16） | 35-5000 | 1.6 | 2 | H | maximum5 9/16 | 1420 | 645 | 624 | 910 | 895 | 1580 | （2） S48.00 | |
| （2） FZ18-70 | 179.4 （71/16） | 70-10000 | 2.2 | 2.5 | H | maximum5 9/16 | 1720 | 640 | 897 | 1262 | 1660 | 3020 | （2） S62.00 | |
| （2） FZ18-105 | 179.4 （71/16） | 105-15000 | 7.4 | 8 | H | maximum5 1/2 | 1988年 | 820 | 922 | 1372 | 3175 | 5885 | （2） S29.00A | |
| 230の（9in）シリーズ | （2） FZ23-21 | 228.6-9 | 21-3000 | 1.3 | 1.5 | HF | 最高7 | 1526 | 565 | 580 | 866 | 705 | 1250 | （2） S79.00 |
| （2） FZ23-35 | 228.6-9 | 35-5000 | 4.7 | 5.3 | HF | 最高7 | 2036年 | 720 | 805 | 1190 | 1830 | 3415 | （2） S23.00 | |
| （2） FZ23-70 | 228.6-9 | 70-10000 | 7 | 8 | H | 最高7 | 2324 | 850 | 1038 | 1518 | 3635 | 6835 | （2） S01.00 | |
| （2） FZ23-105 | 228.6-9 | 105-15000 | 10.2 | 10.9 | HF | 最高7 | 2170 | 920 | 1140 | 1640 | 4150 | 7500 | （2） S93.00 | |
| 280の（11in）シリーズ | （2） FZ28-21 | 279.4-11 | 21-3000 | 2.7 | 3.2 | S | 最高8 5/8 | 1846 | 675 | 740 | 1100 | 1400 | 2550 | （2） S77.00 |
| （2） FZ28-35 | 279.4-11 | 35-5000 | 5.4 | 6.2 | S | 最高8 5/8 | 2265 | 785 | 895 | 1325 | 2475 | 4550 | （2） S45.00 | |
| （2） FZ28-70 | 279.4-11 | 70-10000 | 7 | 8 | H | 最高8 5/8 | 2324 | 850 | 1102 | 1582 | 3770 | 6850 | （2） S16.00 | |
| （2） FZ28-105 | 279.4-11 | 105-15000 | 14.6 | 16.7 | H | 最高8 5/8 | 2650 | 1050 | 1244 | 1784 | 6303 | 11028 | （2） S67.00 | |
| 346の（135/8）シリーズ | （2） FZ35-21 | 346.1 （135/8） | 21-3000 | 7.8 | 8.9 | S | 最高10 3/4 | 2414 | 760 | 774 | 1164 | 2705 | 5115 | （2） S78.00 |
| （2） FZ35-35 | 346.1 （135/8） | 35-5000 | 7.9 | 9.3 | S | 最高10 3/4 | 2415 | 847 | 930 | 1370 | 3010 | 5480 | （2） S103.00 | |
| （2） FZ35-70 | 346.1 （135/8） | 70-10000 | 18 | 20.7 | HF | 最高10 3/4 | 2786 | 1085 | 1276 | 1782 | 6120 | 11135 | （2） S104.00 | |
| （2） FZ35-105 | 346.1 （135/8） | 105-15000 | 17.4 | 20 | H | 最高10 3/4 | 3074 | 1140 | 1420 | 1985年 | 8945 | 16070 | （2） S115.00 | |
| 425 （163/4） | （2） FZ43-35 | 425.5 （163/4） | 35-5000 | 10.3 | 11.6 | HF | 最高10 3/4 | 2923 | 1190 | 1090 | 1570 | 5300 | 9860 | （2） S95.00 |
| 476の（183/4）シリーズ | （2） FZ48-35 | 476.3 （183/4） | 35-5000 | 24.5 | 27.9 | HF | 最高16 | 3430 | 1440 | 1504 | 2072年 | 9758 | 12286 | （2） S116.00 |
| （2） FZ48-70 | 476.3 （183/4） | 70-10000 | 24.5 | 27.9 | HF | 最高16 | 3430 | 1440 | 1618 | 2186 | 10312 | 20624 | （2） S102.00 | |
| 527 （203/4in） | （2） FZ53-21 | 527.1 （203/4） | 21-3000 | 12.2 | 13.6 | HF | 最高16 | 3424 | 1165 | 1065 | 1650 | 6130 | 13355 | （2） S83.00 |
| 540の（211/4）シリーズ | （2） FZ54-14 | 539.8 （211/4） | 14-2000 | 12.1 | 13.8 | HF | 最高16 | 3300 | 1130 | 940 | 1480 | 5560 | 10200 | （2） S33.00 |
| （2） FZ54-35 | 539.8 （211/4） | 35-5000 | 26 | 29.6 | HF | 最高16 | 3590 | 1445 | 1320 | 1950年 | 9270 | 17670 | （2） S105.00 | |
| 680 （263/4in） | （2） FZ68-21 | 679.5 （263/4） | 21-3000 | 32.6 | 37 | HF | 最高18 5/8 | 4350 | 1450 | 1250 | 1870 | 12360 | 20290 | （2） S87.00 |
| 注:1. BOPのテスト圧力は標準圧力の1.5回である | ||||||||||||||
| 2. 作動圧力は8.4Mpaから10.5Mpaにある | ||||||||||||||
Sのタイプせん断のRamの作動の指定
| BOPのタイプ | BOPモデル | 推薦されたBOPコード | シリンダー タイプ | ドリル管の指定 |
| S | （2） FZ 18-70 | （2） S62.00 | 正常なシリンダー | |
| （2） S92.00 | タンデム ブスターが付いているシリンダー | 4 1/2」16.6lb/ft G-105 PSL-3 | ||
| （2） FZ28-35 | （2） S45.00 | 大きいシリンダー | ||
| （2） S100.00 | 大きいシリンダー | 5" 19.5lb/ft G-105 PSL-3 | ||
| （2） FZ 28-70 | （2） S16.00 | 正常なシリンダー | ||
| （2） S02.00 | 大きいシリンダー | 5" 19.5lb/ft G-105 PSL-3 | ||
| （2） FZ 35-35 | （2） S103.00 | 正常なシリンダー | ||
| （2） S99.00 | 大きいシリンダー | 5" 19.5lb/ft G-105 PSL-3 | ||
| （2） FZ 35-70 | （2） S104.00 | 正常なシリンダー | 5" 19.5lb/ft G-105 PSL-3 | |
| （2） S112.00 | 大きいシリンダー | 5 1/2」24.7lb/ft G-105 PSL-3 | ||
| （2） S117.00 | タンデム ブスターが付いているシリンダー | 5 1/2」24.7lb/ft S-135 PSL-3 | ||
| （2） FZ 35-105 | （2） S115.00 | 正常なシリンダー | 5" 19.5lb/ft G-105 PSL-3 | |
| （2） S113.00 | タンデム ブスターが付いているシリンダー | 5 1/2」24.7lb/ft S-135 PSL-3 | ||
| （2） FZ 54-35 | （2） S105.00 | 正常なシリンダー | 5" 19.5lb/ft G-105 PSL-3 |
Sのタイプ可変的なRamの範囲
| BOPのタイプ | BOPモデル | 可変的なRamの範囲（） | |||
| S | （2） FZ 18-70 | 2 3/8" - 3 1/2」 | |||
| （2） FZ28-35 | 2 3/8" - 3 1/2」 | 3 1/2」- 5" | |||
| （2） FZ 28-70 | 2 3/8" - 3 1/2」 | 3 1/2」- 5" | |||
| （2） FZ 35-35 | 2 3/8-3 1/2 | 2 7/8" - 5つ | 4 1/2-5 1/2 | 5-7」 | |
| （2） FZ 35-70 | 2 3/8-3 1/2 | 3 1/2-5」 | 4 1/2-5 1/2 | 5-7」 | |
| （2） FZ 35-105 | 2 3/8-3 1/2 | 3 1/2-5」 | 4 1/2-5 1/2 | 5-7」 | |
| （2） FZ 53-21 | 4 1/2」- 5 1/2」 | ||||
| （2） FZ 54-14 | 4 1/2」- 5 1/2」 | ||||
| （2） FZ 54-35 | 4 1/2」- 5 1/2」 | ||||
