商品の詳細:
|
| 製品名: | UタイプのRam BOP | サイズ: | 18-3/4」 |
|---|---|---|---|
| 圧力: | 10000psi | 適用: | 石油開発 |
| ハイライト: | UのタイプRam BOPの破裂予防策,破裂予防策装置18 3/4",石油開発BOPの破裂予防策 |
||

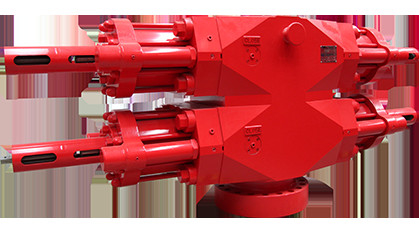

18の3/4" 10000のうんざりする破裂予防策装置のUタイプのRam BOP PSI
Structualの特徴
●加圧部品はmatieralsを造って、よい強さを持っている影響の靭性は、造るデフォルトを避ける。
●中間のフランジはラムを変えること容易な油圧圧力によって結合されたシールを、スイッチ作動する使用する。
●従来のせん断のラムBOPと比較される補助オイル シリンダーによって装備されていてそれに機能、より小さい容積がある。
●Ramのゴムは豊富で、はめ込み式シールを使用する。
●手動錠装置は、油圧損失の場合に、標準的な構成にそれラムの残物が閉まったことを保障できる属する。
●マニュアルおよび油圧錠装置および補助オイル シリンダーは顧客の要求に従っておよび交換すること容易柔軟に装備することができる。
●低温に対して抵抗力があるBOPの内部貝はradiat熱BOPの中の蒸気の流れを作るためにパイプラインを、処理できる。（衣裳の選択のために）。
●高いsulferに対して抵抗力があるBOPの内部一部分に健康な液体に接触するH2Sおよび二酸化炭素への抵抗のハイ レベルを達成できる浮上した高いニッケルの基礎合金がある。
Ramアセンブリ
●管のRam
1. 上シールのゴム製2. Ramボディ3.前部シールのゴム
UのタイプRamの構造のskech
せん断のRam
せん断のラムは井戸に管がないとき井戸、盲目的に近く源泉、盲目のラムとしてまた使用されて管を切り。せん断のラムの取付けは元のラムとの同じである。
●非常時にはせん断のラムとして使用される盲目のラムとして、使用される通常状態では。
●せん断のダンパーは繰り返し切られた管であり、刃、刃weared傷つけないことは修理の後で再使用することができる。Shenkaiは密封ゴムを取り替える認められる5回以上のせん断の生命のせん断のラムを作り出す。
●通常のラムの刃はラム ボディと統合される。
●高いsulferに対して抵抗力があるBOPのラムの刃は傷つく刃の後で刃を変えて容易である分かれてラム ボディを繰り返された使用にできさせるラム ボディと。
●効果的にゴム製密封表面の圧力を減らす、生命を延長する刃大きくとせん断のラムの上シール間の接触のシーリング表面は。
1. 刃の上のせん断のラム2.のセットのsrew 3.の左のシール4.
5。せん断のラム ボディの上の上シール ゴム製6.
7.刃のシール8.の止めねじ9.の右のシール10。刃の下
高いsulferに対して抵抗力があるUのタイプRam BOPのせん断のRamアセンブリ構造
1. ゴム製せん断のラム ボディ2.左のシールの下
3.上りのせん断のラム ボディ4。上シールのゴム
5.右のシールのゴム製6.の刃のシール
UのタイプRam BOPのせん断のRamアセンブリ構造
可変的なRam
可変的なラムが管のひもの別の直径を密封するのに使用することができる。可変的なラムは可変的なラム、上シール、可変的な前部シールで構成される。BOPの可変的なラムの取付けは同じに共通のラムが、BOPの一部分を変える必要はないとある。
1. 可変的なRamのゴム製2. Ramボディ3。上シールのゴム
UのタイプRam BOPの可変的なRamアセンブリ構造
UのRam BOP Specification&Model
| 作動圧力 （psi） |
穴（） | ||||||||
| 180-7 1/16 | 230-9 | 280-11 | 350-13 5/8 | 430-16 3/4 | 480-18 3/4 | 530-20 3/4 | 540-21 1/4 | 680-26 3/4 | |
| 140-20000 | U | ||||||||
| 105-15000 | U | U | U | U | |||||
| 70-10000 | U | U | U | U | U | U | |||
| 35-5000 | U | U | U | U | U | U | U | ||
| 21-3000 | U | U | U | U | U | U | U | ||
| 14-2000 | U | ||||||||
注:SのRam BOP Specification&Model
UはUのタイプ ラムBOPを表す
| Specification&Model | 腔線部 mm （） |
働き圧力 MPa （psi） |
開始のためのオイルの量（単一シリンダー） | 閉鎖のためのオイルの量（単一シリンダー） | Ramのタイプ | Ramのサイズ （） |
次元mm | 重量kg | 推薦されたBOPコード | |||||
| 長さ | 幅 | 高さ | 単一 | 倍 | ||||||||||
| 単一 | 倍 | |||||||||||||
| 180の（71/16）シリーズ | FZ18-352FZ18-35 | 180 （71/16） | 35 | 4.6 | 4.6 | U | maximum5 1/2 | 2477(3273) | 550 | 736 | 1116 | 1870 | 3586 | C11.002 C11.00 |
| FZ18-702FZ18-70 | 180 （71/16） | 70 | 4.6 | 4.6 | U | maximum5 1/2 | 2487 （3363） | 550 | 806 | 1216 | 2190 | 4095 | C20.002 C20.00 |
|
| FZ18-1052FZ18-105 | 180 （71/16） | 105 | 4.6 | 4.6 | U | maximum5 1/2 | 2477(3273) | 550 | 832 | 1242 | 2215 | 4066 | C08.002 C08.00 |
|
| 280の（11in）シリーズ | FZ28-352FZ28-35 | 280-11 | 35 | 10.6 | 10.8 | U | maximum8 5/8 | 3105 （4165） | 650 | 898 | 1380 | 3775 | 6915 | C06.002 C06.00 |
| FZ28-702FZ28-70 | 280-11 | 70 | 10.6 | 10.8 | U | maximum8 5/8 | 3035(4065) | 660 | 950 | 1430 | 3900 | 7115 | C09.002 C09.00 |
|
| FZ28-1052FZ28-105 | 280-11 | 105 | 10.9 | 11.1 | U | maximum7 5/8 | 3035(4396) | 820 | 1205 | 1840 | 6660 | 11750 | C01.002 C01.00 |
|
| FZ28-1402FZ28-140 | 280-11 | 140 | 30.1 | 26.6 | U | maximum6 5/8 | 3890(5104) | 1050 | 1470 | 2200 | 9525 | 16933 | C10.002 C10.00 |
|
| 346の（135/8）シリーズ | FZ35-352FZ35-35 | 346 （135/8） | 35 | 21 | 22 | U | maximum10 3/4 | 3647(4833) | 720 | 928 | 1501 | 5150 | 9750 | C21.002 C21.00 |
| FZ35-702FZ35-70 | 346 （135/8） | 70 | 21 | 22 | U | maximum10 3/4 | 3707(4893) | 745 | 1115 | 1720 | 6020 | 10940 | C17.002 C17.00 |
|
| FZ35-1052FZ35-105 | 346 （135/8） | 105 | 22.8 | 23.7 | U | maximum10 3/4 | 3957(5319) | 850 | 1340 | 2076年 | 9310 | 16210 | C16.002 C16.00 |
|
| 540の（211/4）シリーズ | FZ54-142FZ54-14 | 540 （211/4） | 14 | 16.3 | 17.4 | U | 最高16 | 4120(5800) | 1000 | 944 | 1638 | 7450 | 14420 | C25.002 C25.00 |
| 540の（211/4）シリーズ | FZ54-352FZ54-35 | 540 （211/4） | 35 | 51 | 56 | U | maximum16 | 4884(6364) | 1080 | 1300 | 2100 | 13720 | 26500 | C27.002 C27.00 |
| FZ54-702FZ54-70 | 540 （211/4） | 70 | 51 | 56 | U | maximum16 | 4884(6364) | 1200 | 1742 | 2542 | 15718 | 29773 | C28.002 C28.00 |
|
| 680 （263/4） | FZ68-212FZ68-21 | 680 （263/4） | 21 | 36 | 37 | U | maximum20 | 5305(6646) | 1280 | 1214 | 1924年 | 13300 | 24800 | C24.002 C24.00 |
| ノート1. BOPのテスト圧力は標準圧力の1.5回である | ||||||||||||||
| 2. 作動圧力は8.4Mpaから10.5Mpaにある | ||||||||||||||
Uのタイプせん断のRamの作動の指定
| BOPのタイプ | BOPモデル | 推薦されたBOPコード | シリンダー タイプ | ドリル管の指定 |
| U | （2） FZ28-35 | （2） C06.00 | 正常なシリンダー | |
| （2） C06.00 | タンデム ブスターが付いているシリンダー | 5 1/2」24.7lb/ft G-105 PSL-3 | ||
| （2） FZ28-105 | （2） C01.00 | 正常なシリンダー | ||
| （2） C01.00 | タンデム ブスターが付いているシリンダー | 5 1/2」24.7lb/ft G-105 PSL-3 | ||
| （2） FZ 35-35 | （2） C21.00 | 正常なシリンダー | 5" 19.5lb/ft G-105 PSL-3 | |
| （2） C26.00 | タンデム ブスターが付いているシリンダー | 5 1/2」24.7lb/ft S-135 PSL-3 | ||
| （2） FZ 35-70 | （2） C17.00 | 正常なシリンダー | 5" 19.5lb/ft G-105 PSL-3 | |
| （2） C30.00 | タンデム ブスターが付いているシリンダー | 5 1/2」24.7lb/ft S-135 PSL-3 | ||
| （2） FZ 35-105 | （2） C16.00 | 正常なシリンダー | 5" 19.5lb/ft G-105 PSL-3 | |
| （2） C23.00 | 大きいシリンダー | 5 1/2」24.7lb/ft G-105 PSL-3 | ||
| （2） FZ 54-35 | （2） C27.00 | 正常なシリンダー | 6 5/8" 27.7lb/ft S-135 PSL-3 |
Uのタイプ可変的なRamの範囲
| BOPのタイプ | BOPモデル | 可変的なRamの範囲（） | ||
| U | （2） FZ 28-35 | 2 7/8" - 5つ | ||
| （2） FZ 28-70 | 2 7/8" - 5つ | |||
| （2） FZ 35-35 | 2 3/8" - 3 1/2」 | 2 7/8" - 5つ | ||
| （2） FZ 35-70 | 2 3/8" - 3 1/2」 | 2 7/8" - 5つ | ||
| （2） FZ 35-105 | 3 1/2」- 5" | 4 1/2」- 5 1/2」 | ||
| （2） FZ 54-35 | 2 7/8" - 5 7/8" | |||
