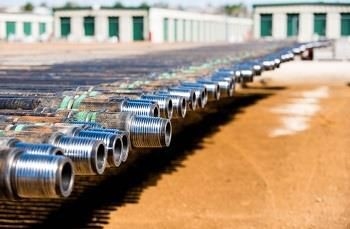

API 5DPの油田のあく包装の管OCTG E - 75 X - 95 G - 105 S - 135

訓練API 5DPの管5 1/2」OCTG E-75 X-95 G-105 S-135への2 3/8"

API 5DPのドリル管

ドリル管は掘削装置の穴あけ工具にwellboreを通してあく液体およびトルクを送信する空、thick-walled配管である。厳しい内部に抗することを製造し、それとして外圧、ゆがみ、曲がること、および振動は最下の穴アセンブリ（BHA）を回し、持ち上げる。ドリル管は用具の接合箇所と言われる管のセクションの各端で通る。それはアメリカの石油の協会（API）のような標準規格に従って製造され、見本抽出され、テストされ、そして点検される。

タイプ

標準的なドリル管は長くドリルひもより大半を構成する管の管状セクションである。それらは普通管状の管の31フィート長 セクションでしたりしかしフィートから長さがどこでも18から45そうかもしれない。

ヘビー級のドリル管（HWDP）は重量を加えるか、またはドリルひもの過渡的な部分として機能する管状の管である。ドリルひもの過渡的なセクションとして疲労失敗を減らすことを、ドリル・カラーと標準的なドリル管の間に置く。ドリルひもの重量を量るのに他の適用で付加的な重量としてHWDPが使用されている。

ドリル・カラーはBHAより部分を構成するドリルひもの部品である。それらは振動および影響力を湿らせている間ドリル管より堅くthicker-walled、重く、および、主に穴あけ工具の重量を量るのに使用されている。

ドリル管の等級

ドリル管の等級は標準的なAPIの等級（E-75、X-95、G-105、及びS-135）、また専有等級を含んでいる。

APIの等級のドリル管

API SPEC 5DPは取り乱した管ボディ端が付いているそして使用のために訓練および生産操作で石油および天燃ガスの企業で3つの製品仕様書のレベル（PSL-1、PSL-2およびPSL-3）のために用具の接合箇所溶接の鋼鉄drill-pipesのために技術的な配達状態を指定する。PS-1は壁厚さ、衝撃強度および物質的な等級に特定の降伏強さの条件を指定する。指定のレベルPL-2/PL-3に付加的な必須の条件がある。

<>

「穏やかな」鋼鉄と言われる等級Eのドリル管展示物80,000以下のpsiの降伏強さの単位面積ごとの最も低い降伏強さ。それは高力ドリル管の等級よりひび前に伸張または「緊張」のすばらしいパーセントに抗ことはできる。それはまた腐食および割れることに対してより抵抗力がある。等級Eは10,000からの15,000フィートへの中型の深さの井戸で利用される。

等級X-95、G-105およびS-135は高力等級として考慮される。それらは深い井戸を整備するように要求される高められた降伏強さを表わす。

専有等級

専有等級は頻繁にAPI SPEC 5DPによって述べられる指定を超過する。高められた性能の特性は酸っぱいサービス、重大なサービスおよび他のユーザー定義の条件のために開発される。

酸っぱいサービス等級は硫化圧力腐食（SSC）に抵抗する。SSCは硫化水素が時起こることができる。より高い圧力、低温、低いpHおよび高い塩化物の内容とつながれる水素の進入はそれらをひびの伝播および失敗に敏感去る鋼鉄等級の延性を減らす。

二酸化炭素の甘いガスか高い濃度がある場合の重大なサービス等級腐食に抵抗するため。それらは水注入の塗布で使用される費用効果が大きい代わりである。

サイジング

ドリル管は標準規格に従って製造され、わずかなサイズで提供される。2つの最も重要な次元の指定は長さおよび直径である。

長さ

ドリルひもはドリル管の複数のセクションから成っている。言葉「立場」は訓練の60から90フィートを完了するために健康な穴に与えられるドリル管の2つか3つのセクションを示す。「単一と」言われる管の各区分は3つの明瞭な長さの範囲にAPIによって分類される;R1、R2およびR3。

範囲1 （R1）は短い18からの22フィートにサイズ分けの生産の管のために、共通か包装および範囲である。

範囲2 （R2）は標準的な長さおよび27からの31フィートへの範囲ドリル管のための考慮される。

範囲3 （R3）は包装で共通で、また深海のあく塗布で配置される。増加された長さはドリル管の各立場の用具の接合箇所の数を減らす。負荷が各用具の接合箇所で出たこともどって来る落下は増加するより大きい摩耗およびドリル管の期待された生命を減らすことである。38からの45フィートへのR3範囲。

直径

ドリル管の外の直径（OD）は6 5/8"まで2 3/8"から及ぶわずかなサイズで提供される。管の直径は試錐孔の直径に基づいて選ばれる。効果的に訓練泥を循環し、圧力損失を最小にするために、試錐孔の直径への外径ドリル管の比率は約0.6べきである。

用具の接合箇所

管の各端は用具の接合箇所を組み込み、「ピンと」言われる男性によって通される関係および「箱」と言われる女性の通された関係によって区別される。彼らは管に組立て式に作られ、溶接される。用具の接合箇所は高力の、通された関係を提供する。それらはきつく締まることの鋭く、多数の周期の厳しさを存続させるために管ボディの鋼鉄より高力に扱われる熱-および糸のゆるむことである。用具の接合箇所は混乱および糸のタイプによって指定される。

混乱

取り乱したの通された関係で（糸終りの終わり）用具の接合箇所の壁を示す。ドリル管は内部混乱（IU）、外的な混乱（EU）、または内部外的な混乱（IEU）と提供される。

IU -中の壁に沿う内部取り乱した高められた厚さではユニフォームによって通ることで取除かれる金属を補うためまっすぐな外の壁。

EU -外的な混乱で管の外径に沿う高められた厚さはまっすぐな穴と通ることで取除かれる金属を補う。

IEU -内部外的な取り乱した厚さで管の中および外の壁に沿って通ることで取除かれる金属を補うために増加される。

通された関係

用具の接合箇所は通された関係を組み込む。それらは標準的なAPIの糸を含んでいる、また専有糸。各タイプの通された関係は1インチ（TPI）あたり糸によって指定され、それは先を細くすることである。共通API用具の接合箇所は常連（REG）、全穴（FH）、および内部フラッシュを含んでいる（）。

特徴

• 非磁気ドリル管が測定の間の訓練（MWD）およびドリルひもからの記録の間の訓練（LWD）用具を隔離するのに使用されている。これは準の電磁妨害雑音を最小にし、方向調査の正確さを高める。
• Hardbandingはドリル管の用具の接合箇所そして中心の摩耗のパッドで摩耗抵抗を高めるために組み込まれる。
• ドリル管の外的な表面の螺線形の溝付く差動を減らし、鋭い泥の流量特性を改善するため。

標準

API RP 5A5 -この国際規格は条件を指定し、オイルの国の管状の商品（OCTG）の分野点検そしてテストのための推薦を与える。この国際規格は分野点検で一般的な練習および技術をカバーする;但し、ある特定の練習はまた製造所の点検のために適するかもしれない。

ドリル管の指定:
