商品の詳細:
|
| 製品名: | 包装の管 | 長さ: | R1 R2 R3 |
|---|---|---|---|
| 等級: | J55 | 企業: | 石油開発 |
| ハイライト: | 4 1/2の」油井の包装の管,油田の鋼鉄包装の管,API 5CTを包装するドリル管 |
||

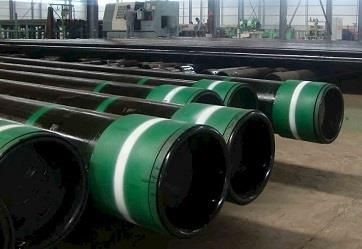

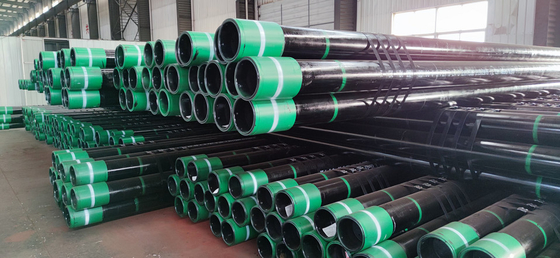

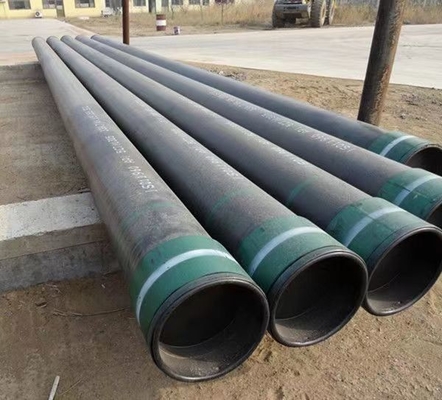

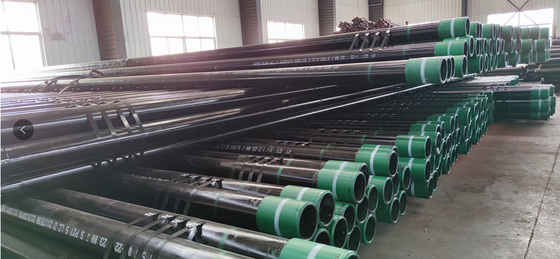

20"への鋭い包装の管J55 API 5CT 4 1/2」新しいの油田装置
API 5CTの包装の管
等級:H40、J55、K55、L80、L80-13Cr、L80-9Cr、N80-1、N80Q、P110
O.D:4 1/2」- 20"
長さ:R1、R2、R3
関係:STCの中佐、BTCの優れた関係（新しい、PH-6）
包装の管データ テーブル
| ラベルa | OD mm |
体言 線形 多くb、c T&C kg/m |
重量 t mm |
タイプの終り終わりd | |||||||||
| H40 | J55 K55 |
M65 | L80 R95 |
N80タイプ1、 Q |
C90 T95 |
P110 | Q125 | ||||||
| 1 | 2 | ||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |
| 4-1/2 4-1/2 4-1/2 4-1/2 4-1/2 |
9.50 10.50 11.60 13.50 15.10 |
114.30 114.30 114.30 114.30 114.30 |
14.14 15.63 17.26 20.09 22.47 |
5.21 5.69 6.35 7.37 8.56 |
PS - - - - |
PS PSB PSLB - - |
PS PSB PLB PLB - |
- - PLB PLB - |
- - PLB PLB - |
- - PLB PLB - |
- - PLB PLB PLB |
- - - - PLB |
|
| 5 5 5 5 5 5 5 |
11.50 13.00 15.00 18.00 21.40 23.20 24.10 |
127.00 127.00 127.00 127.00 127.00 127.00 127.00 |
17.11 19.35 22.32 26.79 31.85 34.53 35.86 |
5.59 6.43 7.52 9.19 11.10 12.14 12.70 |
- - - - - - - |
PS PSLB PSLBE - - - - |
PS PSLB PLB PLB PLB - - |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - - PLB PLB PLB PLB |
|
| 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 5-1/2 |
14.00 15.50 17.00 20.00 23.00 26.80 29.70 32.60 35.30 38.00 40.50 43.10 |
139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 139.70 |
20.83 23.07 25.30 29.76 34.23 39.88 44.20 48.51 52.53 56.55 60.27 61.14 |
6.20 6.98 7.72 9.17 10.54 12.70 14.27 15.88 17.45 19.05 20.62 22.22 |
PS - - - - - - - - - - - |
PS PSLBE PSLBE - - - - - - - - - |
PS PSLB PLB PLB PLB - - - - - - - |
- - PLBE PLBE PLBE - - - - - - - |
- - PLBE PLBE PLBE - - - - - - - |
- - PLBE PLBE PLBE P P P P P P P |
- - PLBE PLBE PLBE - - - - - - - |
- - - - PLBE - - - - - - - |
|
| 6-5/8 6-5/8 6-5/8 6-5/8 |
20.00 24.00 28.00 32.00 |
168.28 168.28 168.28 168.28 |
29.76 35.72 41.67 47.62 |
7.32 8.94 10.59 12.06 |
PS - - - |
PSLB PSLBE - - |
PSLB PLB PLB - |
- PLBE PLBE PLBE |
- PLBE PLBE PLBE |
- PLBE PLBE PLBE |
- PLBE PLBE PLBE |
- - - PLBE |
|
| 7 7 7 7 7 7 7 |
17.00 20.00 23.00 26.00 29.00 32.00 35.00 |
177.80 177.80 177.80 177.80 177.80 177.80 177.80 |
25.30 29.76 34.23 38.69 43.16 47.62 52.09 |
5.87 6.91 8.05 9.19 10.36 11.51 12.65 |
PS PS - - - - - |
- PS PSLBE PSLBE - - - |
- PS PLB PLB PLB PLB - |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - PLB PLB PLB PLB PLB |
- - - PLB PLB PLB PLBE |
- - - - - - PLB |
|
| 7 7 7 7 7 7 |
38.00 42.70 46.40 50.10 53.60 57.10 |
177.80 177.80 177.80 177.80 177.80 177.80 |
56.55 63.54 69.05 74.56 79.77 84.97 |
13.72 15.88 17.45 19.05 20.62 22.22 |
- - - - - - |
- - - - - - |
- - - - - - |
PLB - - - - - |
PLB - - - - - |
PLB P P P P P |
PLB - - - - - |
PLB - - - - - |
|
| 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 7-5/8 |
24.00 26.40 29.70 33.70 39.00 42.80 45.30 47.10 51.20 55.30 |
193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 193.68 |
35.72 39.29 44.20 50.15 58.04 63.69 67.41 70.09 76.19 82.30 |
7.62 8.33 9.52 10.92 12.70 14.27 15.11 15.88 17.45 19.05 |
PS - - - - - - - - - |
- PSLB - - - - - - - - |
- PSLB PLB PLB - - - - - - |
- PLB PLB PLB PLB PLB PLB PLB - - |
- PLB PLB PLB PLB PLB PLB PLB - - |
- PLB PLB PLB PLB PLB PLB PLB P P |
- - PLB PLB PLB PLB PLB PLB - - |
- - - - PLB PLB PLB PLB - - |
|
| 7-3/4 | 46.10 | 196.85 | 68.60 | 15.11 | - | - | - | P | P | P | P | P | |
| 8-5/8 8-5/8 8-5/8 8-5/8 8-5/8 8-5/8 8-5/8 |
24.00 28.00 32.00 36.00 40.00 44.00 49.00 |
219.08 219.08 219.08 219.08 219.08 219.08 219.08 |
35.72 41.67 47.62 53.57 59.53 65.48 72.92 |
6.71 7.72 8.94 10.16 11.43 12.70 14.15 |
- PS PS - - - - |
PS PS - PSLB PSLB PLB - |
PS PS PSLB PSLB PLB - - |
- - - PLB PLB PLB PLB |
- - - PLB PLB PLB PLBE |
- - - PLBE PLBE PLBE PLBE |
- - - PLB PLB PLB |
- - - - - PLB |
|
| 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 9-5/8 |
32.30 36.00 40.00 43.50 47.00 53.50 58.40 59.40 64.90 70.30 75.60 |
244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 244.48 |
48.07 53.57 59.53 64.73 69.94 79.62 86.91 88.40 96.58 104.62 112.50 |
7.92 8.94 10.03 11.05 11.99 13.84 15.11 15.47 17.07 18.64 20.24 |
PS PS - - - - - - - - - |
- PSLB PSLB - - - - - |
- PSLB PSLB PLB PLB - - - - - |
- - PLB PLB PLB PLB PLB - - - - |
- - PLB PLB PLB PLB PLB - - - |
- - PLB PLB PLB PLB PLB P P P P |
- - - PLB PLB PLB PLB - - - - |
- - - - PLB PLB PLB - - - - |
|
| 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 10-3/4 |
32.75 40.50 45.50 51.00 55.50 60.70 65.70 73.20 79.20 85.30 |
273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 273.05 |
48.74 60.27 67.71 75.90 82.59 90.33 97.77 108.93 117.86 126.94 |
7.09 8.89 10.16 11.43 12.57 13.84 15.11 17.07 18.64 20.24 |
PS PS - - - - - - - - |
- PSB PSB PSB - - - - - - |
- PSB PSB PSB PSB - - - - - |
- - - PSB PSB - - - - - |
- - - PSB PSB - - - - - |
- - - PSB PSB PSB PSB P P P |
- - - PSB PSB PSB PSB - - - |
- - - - - PSB PSB - - - |
|
| 11-3/4 11-3/4 11-3/4 11-3/4 11-3/4 11-3/4 |
42.00 47.00 54.00 60.00 65.00 71.00 |
298.45 298.45 298.45 298.45 298.45 298.45 |
62.50 69.94 80.36 89.29 96.73 105.66 |
8.46 9.53 11.05 12.42 13.56 14.78 |
PS - - - - - |
- PSB PSB PSB - - |
- PSB PSB PSB - - |
- - - PSB P P |
- - - PSB P P |
- - - PSB P P |
- - - PSB P P |
- - - PSB P P |
|
| 13-3/8 13-3/8 13-3/8 13-3/8 13-3/8 |
48.00 54.50 61.00 68.00 72.00 |
339.72 339.72 339.72 339.72 339.72 |
71.43 81.10 90.78 101.19 107.15 |
8.38 9.65 10.92 12.19 13.06 |
PS - - - - |
- PSB PSB PSB - |
- PSB PSB PSB - |
- - - PSB PSB |
- - - PSB PSB |
- - - PSB PSB |
- - - PSB PSB |
- - - - PSB |
|
| 16 16 16 16 |
65.00 75.00 84.00 109.00 |
406.40 406.40 406.40 406.40 |
96.73 111.61 125.01 162.21 |
9.53 11.13 12.57 16.66 |
PS - - - |
- PSB PSB P |
- PSB PSB - |
- - - P |
- - - P |
- - - - |
- - - P |
- - - P |
|
| 18-5/8 | 87.50 | 473.08 | 130.21 | 11.05 | PS | PSB | PSB | - | - | - | - | - | |
| 20 20 20 |
94.00 106.50 133.00 |
508.00 508.00 508.00 |
139.89 158.49 197.93 |
11.13 12.70 16.13 |
PSL - - |
PSLB PSLB PSLB |
PSLB PSLB - |
- - - |
- - - |
- - - |
- - - |
- - - |
|
| P=Plainの端;S=shortの円形の糸;L=Longの円形の糸;B--支持の糸; | |||||||||||||
|
a:ラベルは順序で情報そして援助のためである。 b:わずかな線形固まり（col。4）は情報だけのために示されている。 c:martensiticクロム鋼鉄（L80タイプ9Crおよび13Cr）の密度は炭素鋼と異なっている。従って示されている固まりはmartensiticクロム鋼鉄のために正確である。0.989の多くの修正率は使用されるかもしれない。 d:特別な斜角が付いているregualr、特別な整理のcoupingsまたは特別な整理のカップリングと利用できる支持の包装I s。 |
|||||||||||||
API 5CT材料の化学成分
| グループ | 等級 | タイプ | C | Mn | Mo | Cr |
NI 最高 |
CU 最高 |
P 最高 |
S 最高 |
Si 最高 |
||||
| 分 | 最高 | 分 | 最高 | 分 | 最高 | 分 | 最高 | ||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| 1 | H40 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – |
| J55 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – | |
| K55 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – | |
| N80 | 1 | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – | |
| N80 | Q | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – | |
| R95 | – | – | 0.45 c | – | 1.9 | – | – | – | – | – | – | 0.03 | 0.03 | 0.45 | |
| 2 | M65 | – | – | – | – | – | – | – | – | – | – | – | 0.03 | 0.03 | – |
| L80 | 1 | – | 0.43 a | – | 1.9 | – | – | – | – | 0.25 | 0.35 | 0.03 | 0.03 | 0.45 | |
| L80 | 9Cr | – | 0.15 | 0.3 | 0.6 | 0.9 | 1.1 | 8 | 10 | 0.5 | 0.25 | 0.02 | 0.01 | 1 | |
| L80 | 13Cr | 0.15 | 0.22 | 0.25 | 1 | – | – | 12 | 14 | 0.5 | 0.25 | 0.02 | 0.01 | 1 | |
| C90 | 1 | – | 0.35 | – | 1.2 | 0.25 b | 0.85 | – | 1.5 | 0.99 | – | 0.02 | 0.01 | – | |
| T95 | 1 | – | 0.35 | – | 1.2 | 0.25 d | 0.85 | 0.4 | 1.5 | 0.99 | – | 0.02 | 0.01 | – | |
| C110 | – | – | 0.35 | – | 1.2 | 0.25 | 1 | 0.4 | 1.5 | 0.99 | – | 0.02 | 0.005 | – | |
| 3 | P110 | e | – | – | – | – | – | – | – | – | – | – | 0.030 e | 0.030 e | – |
| 4 | Q125 | 1 | – | 0.35 | 1.35 | – | 0.85 | – | 1.5 | 0.99 | – | 0.02 | 0.01 | – | |
| L80のための炭素分はプロダクトがオイル癒やされれば高められた0.50%まで最高であるかもしれない。 壁厚さが17.78 mmよりより少しならbに等級C90のタイプ1のためのモリブデンの内容最低の許容がない。 cはR95のための炭素分プロダクトがオイル癒やされれば高められた0.55%まで最高であるかもしれない。 dは0.15%の最低にT95タイプ1のためのモリブデンの内容壁厚さが17.78 mmよりより少しなら減るかもしれない。 EWの等級P110のためのeは、リンの内容0.020%の最高および硫黄分0.010%の最高である。 NL =限界無し。示されている要素は製品解析で報告される。 |
|||||||||||||||
包装の管材料–機械特性
| グループ | 等級 | タイプ |
合計 延長 の下 負荷% |
収穫 強さ MPa |
抗張 強さ min. MPa |
硬度a 最高。 |
指定される 壁 厚さ mm |
正当 硬度 変化b HRC |
||
| 分 | 最高 | HRC | HBW | |||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 |
| 1 | H40 | – | 0.5 | 276 | 552 | 414 | – | – | – | – |
| J55 | – | 0.5 | 379 | 552 | 517 | – | – | – | – | |
| K55 | – | 0.5 | 379 | 552 | 655 | – | – | – | – | |
| N80 | 1 | 0.5 | 552 | 758 | 689 | – | – | – | – | |
| N80 | Q | 0.5 | 552 | 758 | 689 | – | – | – | – | |
| R95 | – | 0.5 | 655 | 758 | 724 | – | – | – | – | |
| 2 | M65 | – | 0.5 | 448 | 586 | 586 | 22 | 235 | – | – |
| L80 | 1 | 0.5 | 552 | 655 | 655 | 23 | 241 | – | – | |
| L80 | 9Cr | 0.5 | 552 | 655 | 655 | 23 | 241 | – | – | |
| L80 | 13Cr | 0.5 | 552 | 655 | 655 | 23 | 241 | – | – | |
| C90 | 1 | 0.5 | 621 | 724 | 689 | 25.4 | 255 |
≤ 12.70 12.71から25.39 ≥への19.04 19.05 25.40 |
3.0 4.0 5.0 6.0 | |
| T95 | 1 | 0.5 | 655 | 758 | 724 | 25.4 | 255 |
≤ 12.70 12.71から25.39 ≥への19.04 19.05 25.40 |
3.0 4.0 5.0 6.0 | |
| C110 | – | 0.7 | 758 | 828 | 793 | 30 | 286 |
≤ 12.70 12.71から19.0 19.05から25.39 ≥ 25.40 |
3.0 4.0 5.0 6.0 | |
| 3 | P110 | – | 0.6 | 758 | 965 | 862 | – | – | – | – |
| 4 | Q125 | 1 | 0.65 | 862 | 1034 | 931 | b | – |
≤ 12.70 19.04 ≥への12.71 19.05 |
3.0 4.0 5.0 |
| 論争、実験室のロックウェルC硬度のテストの場合にはaは審判員方法として使用される。 bは硬度の限界指定されないが、最高の変化はAPI Spec. 5CTの7.8そして7.9に従って製造制御として制限される。 |
||||||||||
